Полное руководство по динамометрическому инструменту: контроль усилия затяжки, как гарантия надежности соединений
Динамометрический (моментный) инструмент занимает особое место в иерархии монтажного оборудования. Это не просто ключи или отвертки, а прецизионные средства измерений, предназначенные для затяжки резьбовых соединений с точно заданным усилием. От их правильного выбора и применения напрямую зависит безопасность критически важных конструкций — от двигателей автомобилей до трубопроводов высокого давления и элементов аэрокосмической техники.
В этом руководстве мы подробно разберем, что такое динамометрический инструмент, какие задачи он решает, как классифицируется по принципу действия и назначению, а также расскажем о ключевых правилах его эксплуатации и метрологического обслуживания.
Оглавление
Что такое динамометрический инструмент и зачем нужен контроль момента затяжки
Классификация по принципу действия: механика, электроника, гидравлика
Виды динамометрического инструмента по назначению
Специализированное оборудование: мультипликаторы и моментные отвертки
Метрологическое обеспечение: поверка и калибровка
Ключевые критерии выбора
Заключение: как получить профессиональную консультацию
Что такое динамометрический инструмент и зачем нужен контроль момента затяжки
Динамометрический инструмент — это класс устройств для измерения и/или воспроизведения заданного крутящего момента (момента силы) при затяжке резьбовых соединений . Его главная задача — обеспечить такое усилие затяжки болта или гайки, которое создаст необходимое усилие сжатия деталей, но не превысит предел текучести материала крепежа.
Почему это критически важно?
Недотяжка: Соединение может самопроизвольно раскрутиться под вибрацией. Возникают утечки (в фланцах), люфты, ведущие к разрушению.
Перетяжка: Болт или шпилька испытывают запредельные нагрузки. Возможны: срыв резьбы, пластическая деформация (вытягивание) крепежа, разрушение скрепляемых деталей. Перетянутое соединение так же ненадежно, как и недотянутое.
Точный контроль момента затяжки — это прямая инвестиция в надежность, безопасность и долговечность любой конструкции.
Классификация по принципу действия: механика, электроника, гидравлика
По способу измерения и индикации усилия динамометрический инструмент делится на три основных типа .
| Тип инструмента | Принцип действия | Особенности и применение |
|---|---|---|
| Механические (предельные) ключи | Внутри механизма находится пружина, настроенная на заданное усилие. При достижении момента затяжки происходит характерный щелчок, и механизм прощелкивает, не передавая усилие дальше. | Самый массовый и неприхотливый тип. Требуют возврата усилия после срабатывания. Идеальны для серийной работы, где важен четкий сигнал о достижении момента. Применение: автосервисы, сборка машиностроения. |
| Механические (стрелочные) ключи | Усилие деформирует упругий элемент (торсион), а отклонение стрелки на циферблате показывает текущее значение момента. | Позволяют видеть усилие в процессе затяжки и фиксировать пиковые значения. Могут использоваться для контроля момента откручивания. Требуют визуального контроля. Применение: контроль выборочных соединений, диагностика. |
| Электронные (цифровые) ключи | Используют тензодатчик для измерения деформации и преобразуют сигнал в цифровое значение на дисплее . | Наивысшая точность (погрешность до 1%). Обладают расширенным функционалом: память на сотни и тысячи замеров, звуковая/световая индикация, передача данных на ПК по USB/Bluetooth . Применение: ответственные соединения в авиации, энергетике, аудит качества, лаборатории. |
| Гидравлические мультипликаторы и натяжители | Используют давление жидкости для создания огромного усилия на шпильке (осевое натяжение) или гайке (крутящий момент). | Оборудование для работы с соединениями большого диаметра и моментами, измеряемыми тысячами и сотнями тысяч Н·м. Применение: тяжелое машиностроение, нефтегазовый сектор, энергетика, монтаж фланцев. |
Виды динамометрического инструмента по назначению
В зависимости от решаемой задачи и конструкции, динамометрический инструмент делится на несколько основных категорий. Наша компания предлагает полный спектр этих решений
Динамометрические ключи общего назначения:

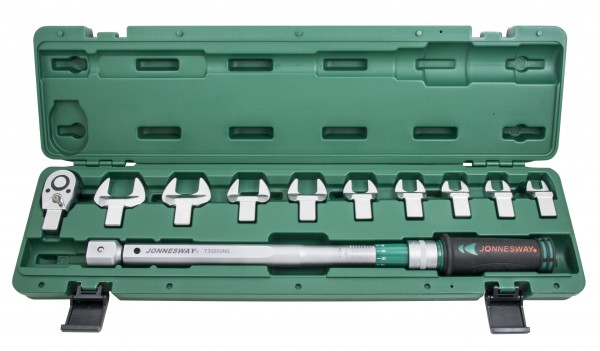

Классические щелчковые ключи: Самый популярный инструмент для сборочных цехов и сервиса. Просты в использовании, надежны, не требуют источников питания. Диапазон моментов — от долей до тысяч Н·м.
Цифровые ключи с дисплеем: Выбор для критически важных соединений, где требуется документальное подтверждение усилия. Они часто поставляются с сертификатом о калибровке и внесены в Госреестр СИ .
Стрелочные ключи: Незаменимы для контроля момента затяжки уже собранных соединений, а также для измерения усилия срыва или откручивания.
Моментные отвертки:
Прецизионный инструмент для работы с мелкими резьбовыми соединениями. Широко используются в приборостроении, электронике, сборке точных механизмов. Диапазон моментов — от 0,3 до 10-12 Н·м. Могут быть как щелчковыми, так и электронными.
Пневматические и гидравлические мультипликаторы крутящего момента:
Это уже не просто ключи, а редукторные усилители, которые позволяют оператору вручную или с помощью небольшого ключа создавать усилие, в десятки раз превышающее приложенное .
Передаточное отношение может составлять от 1:5 до 1:100 и более .
Область применения: монтаж крупного крепежа на буровых платформах, ветрогенераторах, мостовых конструкциях, где обычные ручные ключи неприменимы.
Специализированное оборудование: мультипликаторы и моментные отвертки
Мультипликаторы крутящего момента
Когда диапазон моментов переваливает за 1000-2000 Н·м, на сцену выходят мультипликаторы. Они бывают ручными (с приводом от обычного ключа) и пневмогидравлическими.
Ручные мультипликаторы: Компактны, работают в стесненных условиях. Состоят из планетарного редуктора. Например, приложив усилие 100 Н·м на входе мультипликатора с передаточным числом 1:25, на выходе вы получите 2500 Н·м .
Ключевой нюанс: Для работы с мультипликатором обязательно нужен динамометрический ключ на входе, иначе вы не будете знать, какое усилие прикладываете на самом деле.
Моментные отвертки
Для мира точной механики и электроники существуют свои «титаны» — моментные отвертки. Они обеспечивают микроскопический контроль усилия, измеряемого в Ньютон-сантиметрах (Н·см). Они необходимы при сборке жестких дисков, оптики, узлов связи, где даже малейшее превышение усилия может разрушить хрупкий корпус или нарушить настройки.
Метрологическое обеспечение: поверка и калибровка
Динамометрический инструмент — это средство измерения (СИ). Как и любой измерительный прибор, он требует регулярного подтверждения своих характеристик. Это не прихоть, а требование стандартов качества (ISO 9001) и безопасности на многих производствах .
Поверка: Процедура, выполняемая аккредитованными государственными центрами (например, ЦСМ). В результате выдается свидетельство о поверке, и инструмент признается годным к применению в сферах, подлежащих государственному метрологическому контролю. Межповерочный интервал обычно составляет 1 год .
Калибровка: Процедура, которая может выполняться производителем или специализированной лабораторией. Она устанавливает фактические показания инструмента и его отклонения от эталона. Калибровка может быть более частой (раз в полгода) при интенсивной эксплуатации.
Почему это важно? Из-за естественного износа механизма (пружина может «устать») и воздействия ударных нагрузок точность ключа «уплывает». Использование неповеренного ключа на ответственном соединении — это риск брака или аварии.
Ключевые критерии выбора
При выборе динамометрического инструмента важно учитывать несколько параметров:
Диапазон измерений: Это главный параметр. Инструмент должен перекрывать требуемые моменты затяжки. Правило «золотой середины»: старайтесь использовать ключ в средней части его шкалы (30-80% от максимума), так как на краях диапазона погрешность выше.
Требуемая точность: Для большинства сборочных работ достаточно погрешности ±4%. Для ответственных соединений нужны ключи с погрешностью ±1-2% (электронные).
Тип привода: Посадочный квадрат (1/4″, 3/8″, 1/2″, 3/4″, 1″) должен соответствовать используемым головкам.
Условия работы:
Стесненные условия: Нужен ключ с короткой рукояткой или торцевой (с храповым механизмом).
Открытое пространство: Можно использовать ключ с длинной рукояткой.
Наличие поверки/калибровки: При покупке ответственного инструмента обязательно запрашивайте паспорт с отметкой о первичной поверке.
Необходимость документирования: Если требуется сохранять протоколы затяжки (аудит), ваш выбор — электронный ключ с памятью и USB-портом .
Заключение
Динамометрический инструмент — это не просто гаечный ключ, а сложный прибор, от точности которого зависит надежность всей конструкции. Пренебрежение моментом затяжки и использование «силового метода» (монтировкой или молотком) недопустимо в современном производстве.
В компании ЭЛИНГ вы можете получить полный спектр услуг, связанных с динамометрией:
Мы предлагаем широчайший ассортимент динамометрического инструмента — от компактных отверток до мощных мультипликаторов на момент до 300 000 Н·м.
Поможем подобрать инструмент под конкретные задачи и бюджет.
Обеспечиваем сервисное обслуживание и организуем поверку в аккредитованных центрах.
Не рискуйте безопасностью ваших соединений. Обеспечьте точность на каждом этапе сборки. Обратитесь к нашим инженерам за консультацией по выбору оптимального динамометрического решения!
